限流孔板的结构尺寸在哪查？

　　限流孔板可测量介质：液体(自来水、纯净水、啤酒、酒精、白酒、蔬菜汁、植物油、果汁、生物盐水、葡萄糖液体、甲醇、乙醇、涂料)、气体(空气、氮气、氧气、氢气、氩气、氦气、天然气、瓦斯、液化气、煤气)、蒸汽(饱和蒸汽、过热蒸汽)、特殊性的可以测量耐腐蚀型介质。

　　大家好，单线里开了一个限流孔板，需要出限流孔板制造图，但是HG/T20570 里面只能通过公式计算出限流孔板的孔径和厚度，限流孔板的其他尺寸从哪里得到?

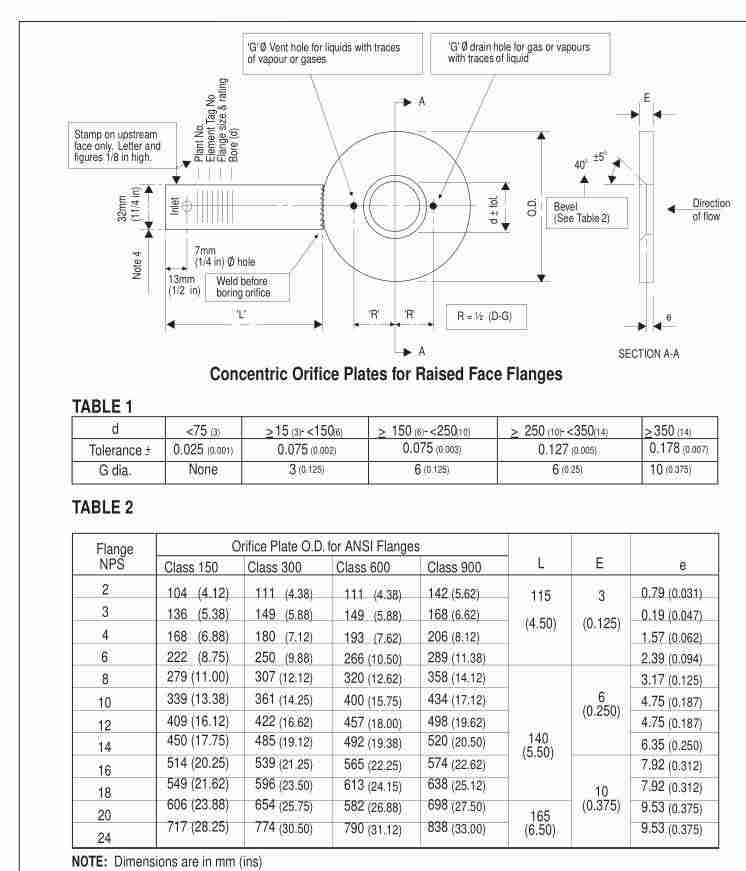

                                                                                     限流孔板结构尺寸图

　　一般设计单位的出图需要出限流孔板制造图，但是现在还没联系厂家，这个图该如何出，厂家应该也是按照一定的标准来做吧。可以参考ISO 5167标准调阅：
