限流孔板安装方向示意图

导读:淮安森菱仪表有限公式为您提供:限流孔板性能参数表,安装尺寸图纸与图片,如果您对限流孔板型号、报价与选型手册感兴趣,请拨打我公司电话! ...

  作为限流孔板厂家,经常会遇到很多客户打电话咨询限流孔板怎么安装呀,有没有限流孔板安装图作为参考,有没有图文结合的施工图等问题。其实,客户不懂也是正常的,为了解开客户心里的疑惑,下面详细介绍限流孔板安装图:

  限流孔板安装图:

       限流孔板有孔板片,孔板片和钢管组成,安装过程中,应注意孔板的安装方向,具体如图所示。
限流孔板安装示意图

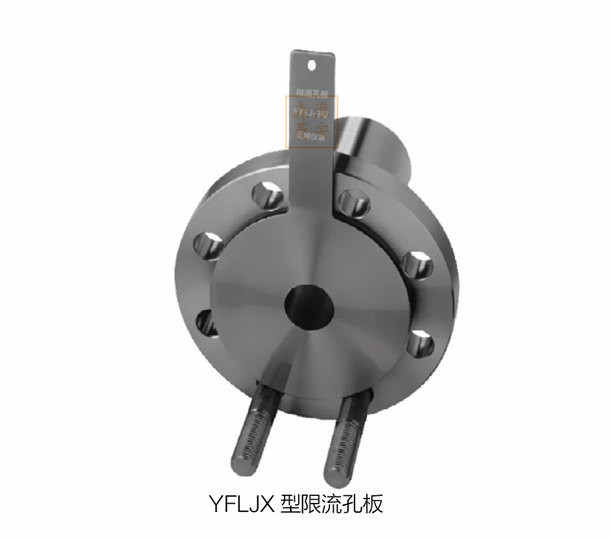

                           YFLJX型限流孔板安装方向示意图

  安装要求:

  1.在测量管中安装孔板时,开孔周限于测量管轴线同轴,孔板上游侧端面与管道轴线垂直,垂直度小于±1%。

  2.孔板上游侧的测量管长度为10D,下游侧的长度为4D。

  3.测量管长度之外的直管段内表面的粗糙度K/D小于或等于0.001。

  4.测量管内必须满足表面清洁,无凹陷和沉淀物,相对粗糙度K/D应少于或等于0.001。

  平衡限流孔板安装图:标准节流装置不适用于动流和临界流的流量测量。节流装置是人为地在介质流通的管道内造成节流,当被测介质流过节流装置后,造成一个局部收缩,流束集中,流速增加,静压力降低,于是在节流件的上下游两侧产生一个静压力差。这个静压力差与流量之间呈一定的函数关系,流量愈大,所产生的静压力差愈大,因此通过测量差压的方法,就可测得流量。

  节流件前后的直管段必须是直的,安装节流件用得直管段应该是光滑的,如不光滑,流量系数应乘以粗糙度修正稀疏。节流件前后要求一段足够长的直管段,节流件上游侧为敞开空间或直径≥2D大容器时,则敞开空间或大容器与节流件之间的直管长不得小于30D(15D)。若节流件和敞开空间或大容器之间尚有其它局部阻力件时,则除在节流件与局部阻力件之间设有附合规定的最小直管段长1外,从敞开空间到节流件之间的直管段总长也不得小于30D(15D)。

  通过上述对限流孔板安装图的详细介绍,希望对大家有帮助。安装限流孔板一定要找正规的单位安装,要是安装限流孔板不正规会引起严重的后果。如果大家对这个问题还有其他的疑问,欢迎联系森菱仪表。

此文关键字:限流孔板安装图,限流孔板示意图
