　　平衡流量计原理

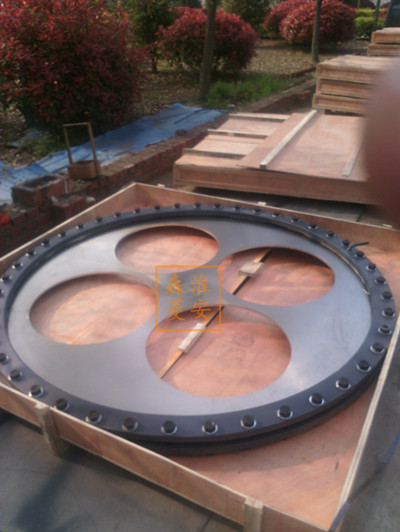

　　平衡流量计是一种革命性的差压式流量仪表，其工作原理与其他差压式流量计一样.都是基于密封管道中的能量转换原理:在理想流体的情况下管道中的流量与差压的平方根成正比;用测出差压值根据伯努利方程即可计算出管道中的流量。平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上，每个孔的尺寸和分布是基于特殊的公式和侧试数据而定制的，称为函数孔。当流体穿过圆盘的函数孔时，流体将被平衡整流，涡流被最小化，形成近似理想流体，通过取压装置，可获得稳定的差压信号，根据伯努利方程计算出体积流量、质量流量。


        平衡流量计说明书

　　1.长期稳定性好：由于其紊流剪切力的明显减小，大幅度降低了介质与节流件直接的摩擦，其β值长期保持不变，整个仪表无可动部件，因此可以长期保持稳定性。减少*压力损失：多孔对称的平衡设计，减少了紊流剪切力和涡流的形成，降低了动能的损失，在同样的测量工况下，与孔板相比减少了2.5倍的*压力损失，从而节省了相当大的运行能量成本，是一种节能型仪表，值得大量推广。

　　2.直管段要求低：平衡流量传感器由于流场稳定，且压力恢复比孔板快两倍，大大所短了对直管段的要求其前后直管段一般为前3D后1D，zui小可以小于0.5D，从而省去大量直管段，尤其是特殊昂贵的材料的管道。线性度高、重复性好：平衡流量传感器具有对称多孔结构特点，能对流场进行平衡，降低了涡流、振动和信号噪声，流场稳定性大大提高，使线性度比孔板提升了5～10倍，重复性提高了54%，为0.15%，从其综合性能来看，平衡流量计属于流量计行列。5:1量程比时，线性度可达±0.3%;7:1量程比时，线性度可达±0.5%;10:1量程比时，线性度可达±1.0%。

　　3.可直接替换孔板：其与孔板具有相同的使用方法和外形，因此可以直接进行替换，不需要任何配管的变化和相关仪表的更改，很适合全厂能源计量改造中将孔板改为平衡流量计。耐脏污不易堵：多孔对称的平衡设计，减少了紊流剪切力和涡流的形成，从而大大降低了滞留死区的形成，保证脏污介质顺利通过多个孔，减小了流体孔被堵塞的机会。

　　4.流量测量范围宽：根据试验结果，我们了解到：平衡流量计的性能，使其流速可以从zui小到音速;其zui小雷诺数可低于200，zui大雷诺数大于107;β值可选0.25～0.90。可测高温高压介质：与孔板等节流装置一样，工作温度压力取决于管道和法兰的材质和等级，工作温度可达850℃，工作压力可达42MPa。

　　5.可测复杂工况介质：由于其特殊的结构设计，使其具有特殊的性能，它可以进行气液两相 ，各种混合气体(如瓦斯、沼气、煤气等等)、各种低温气体(如LNG、液氮、液氧、液氩、液氢、液化乙烯、液化石油气等等)、气液两相介质(如湿气)、浆料、多相水流、震动水流、电磁干扰介质和双向流(因为平衡流量计左右完全对称)。
